THE SAAB NG 9-5x Project
Inspiration

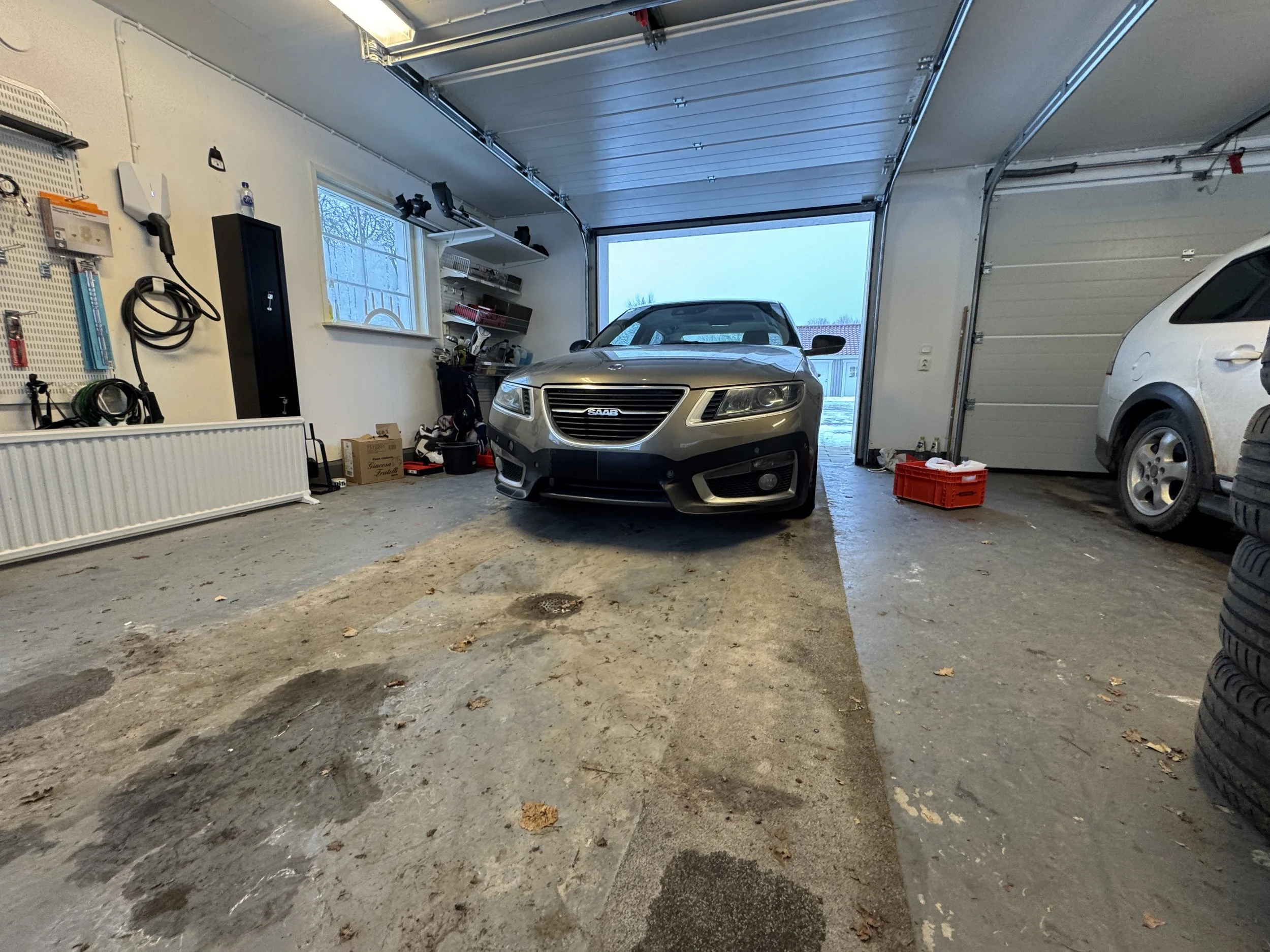

Efter många års väntan och trånande var det dags även för oss. En Saab NG 9-5 med gedigen utrustning landade i garaget. Med inspiration från Mannes Bilservice i Sölvesborg vill vi skapa just en NG 9-5x, en av modellerna som aldrig hann tillverkas - om än knske inte ens tilltänkt att tillverkas (?). Men denna gång med ett fysiskt kjolpaket som är anpassat för bilen.
Då vi på No BS arbetar bland annat med 3D modellering, scanning, och prototyp-tillverkning satte vi direkt tänderna i projektet.
3D-scanning

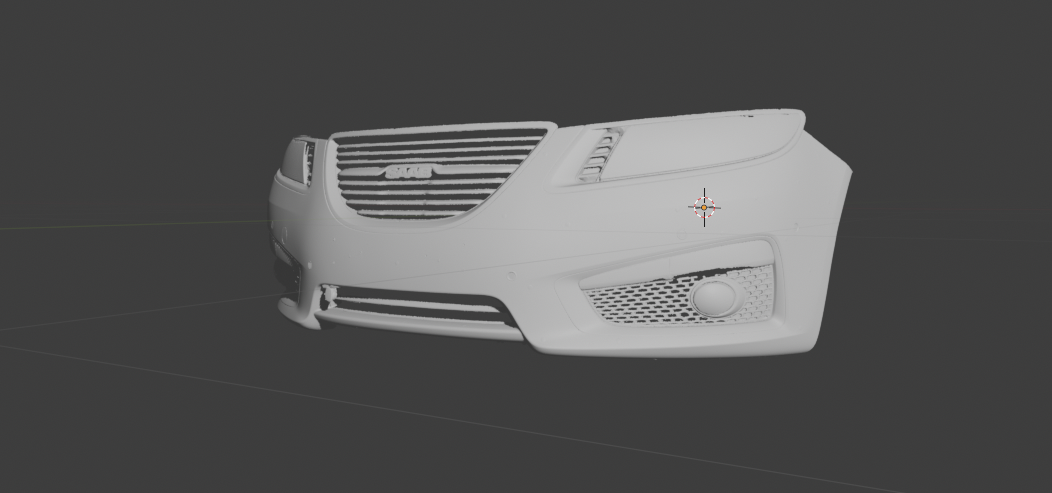

Som start har vi scannat in fronten på Saab NG 9-5’an. Utifrån denna var tanken att ta fram en design för ett kjolpaket för hur en Saab NG 9-5x skulle kunnat se ut. Scanningen sker med SHINING 3D EINSTAR 2 för att få en så nära och detaljerad modell som möjligt att jobba utefter. Vi började med fronten - då detta är den kanske mest vitala delen utifrån form och anpassning.
Modellering

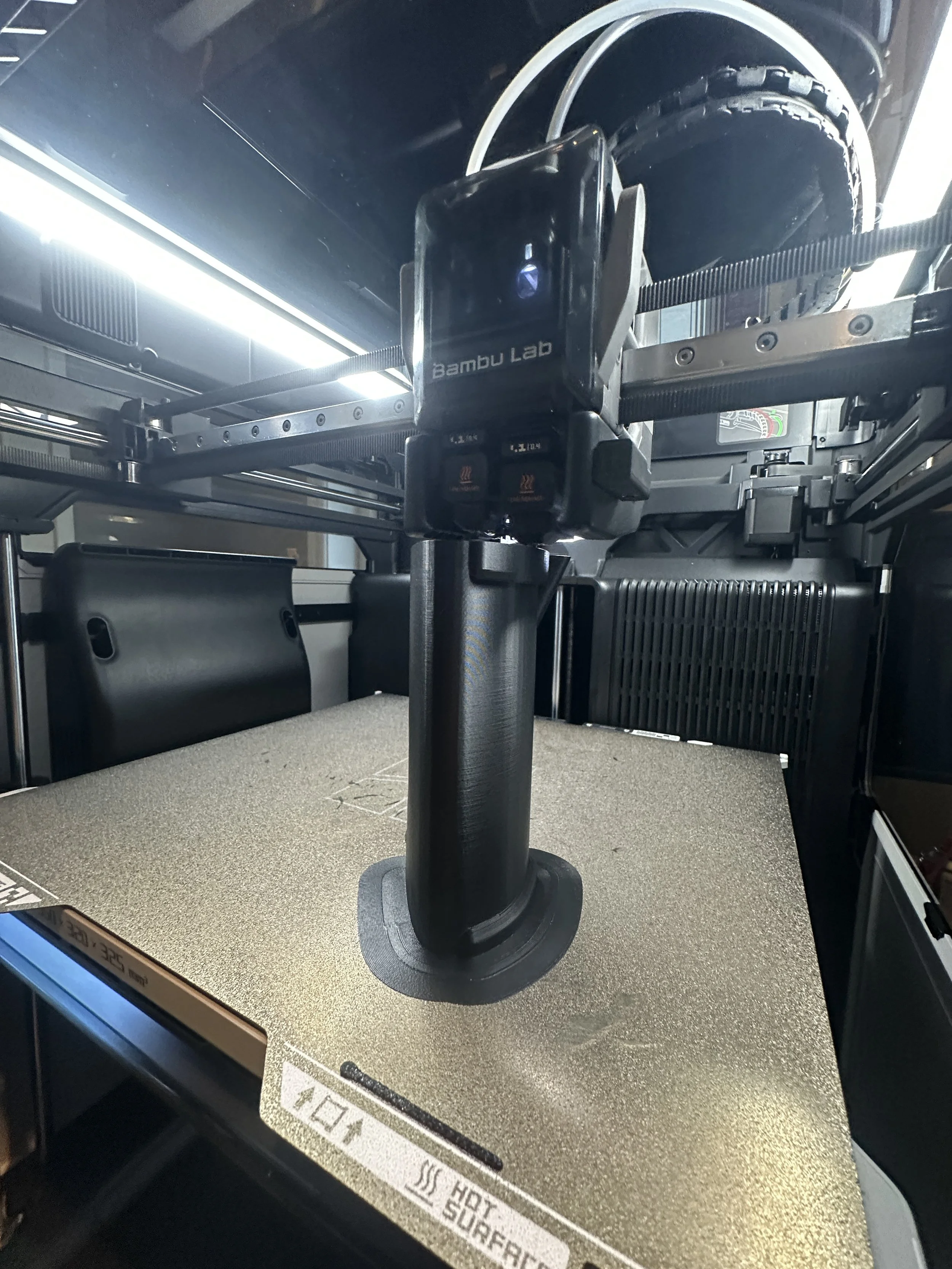

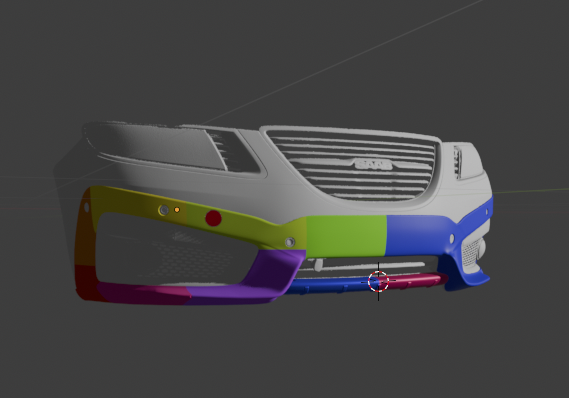

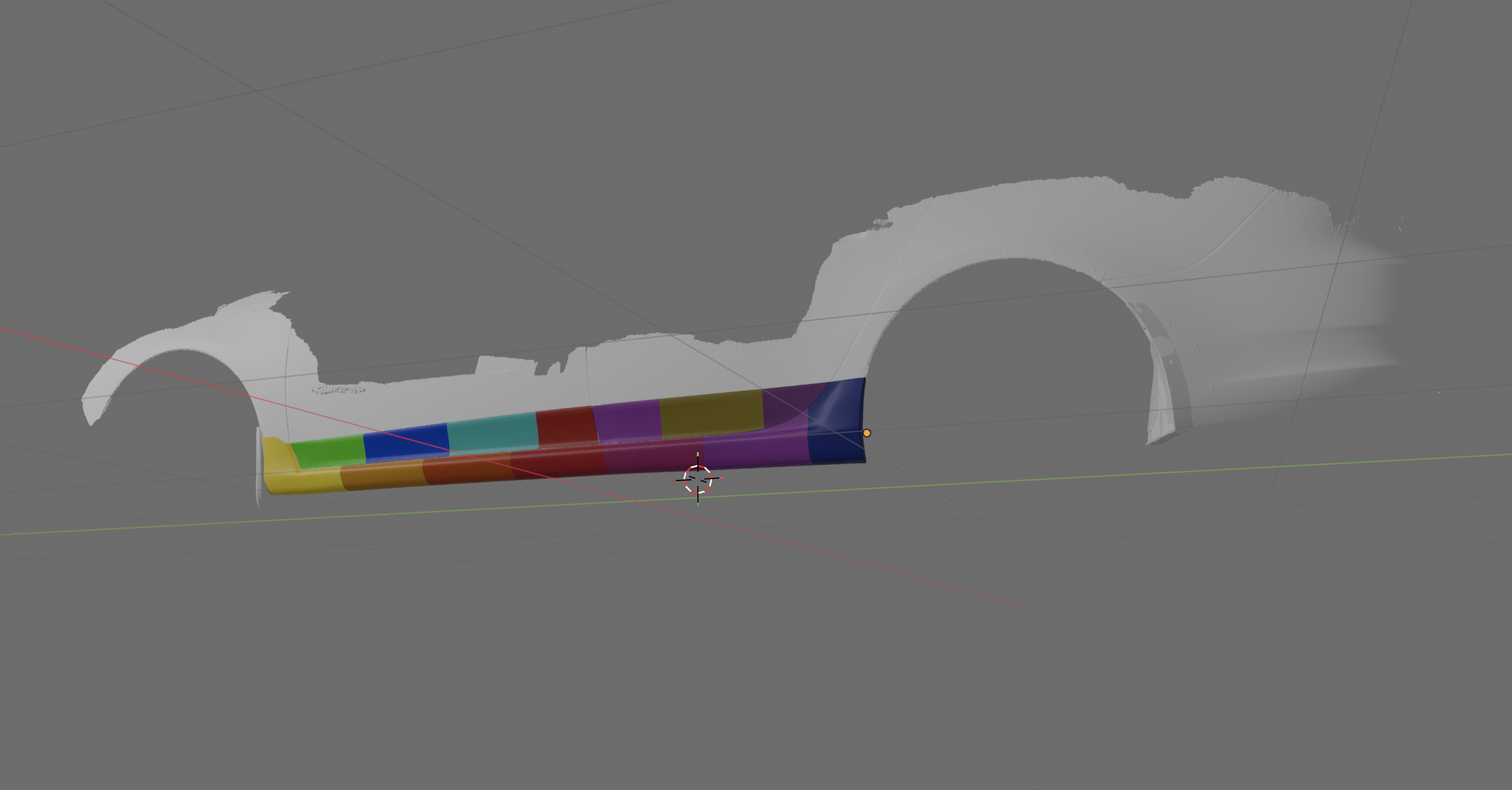

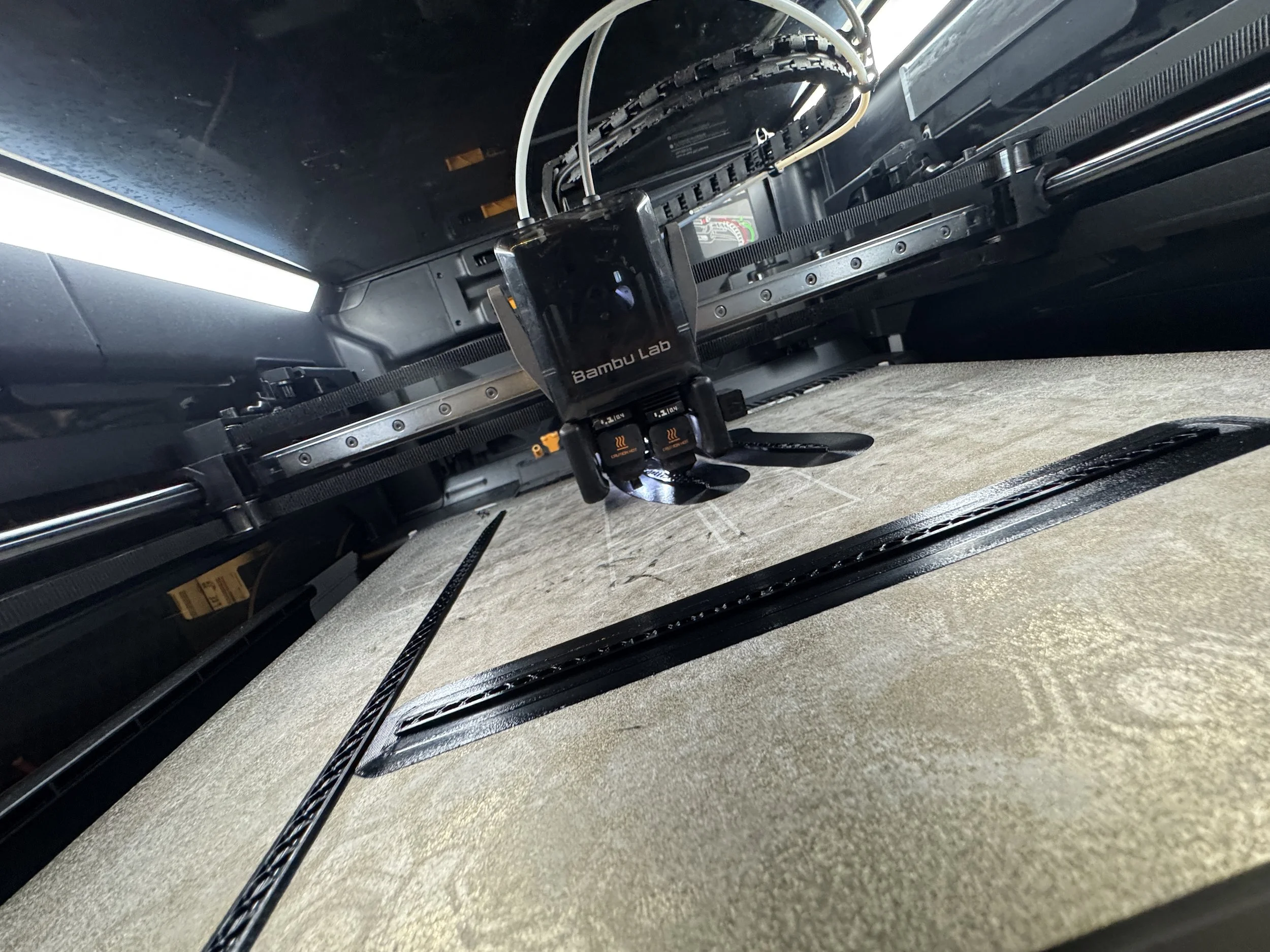

Med inspiration från den befintliga 9-3x’s utförande, samt Hirsch’s kjolpaket - och så klart grabbarna på Mannes design som är förstklassig - skissades det på olika utföranden och möjligheter. Då vi printar alla våra designer och prototyper i en Bambu Lab H2D ‘styckade’ vi upp modellen i olika sektioner som vi sedan plastsvetsar.
Prototyp #1

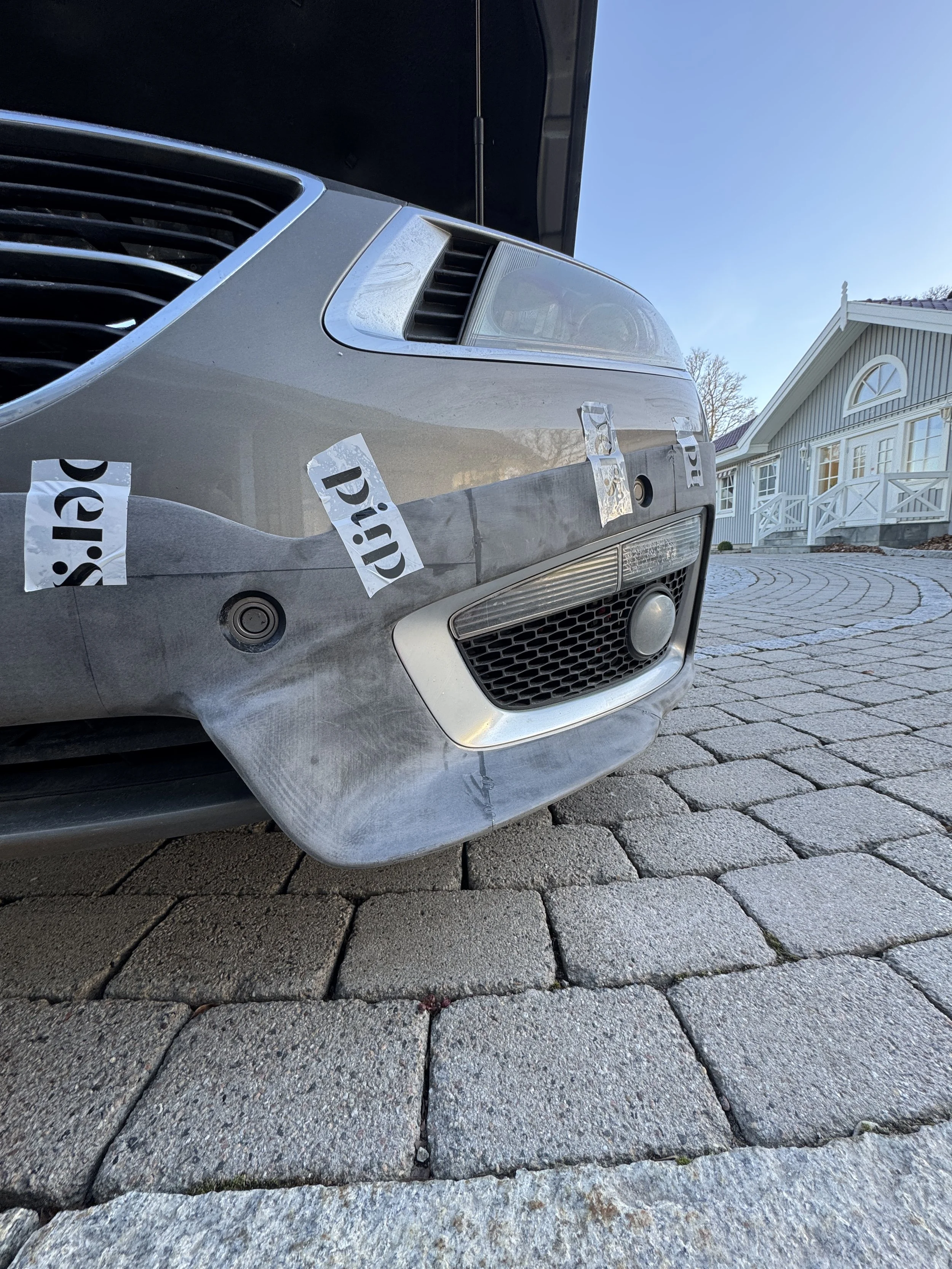

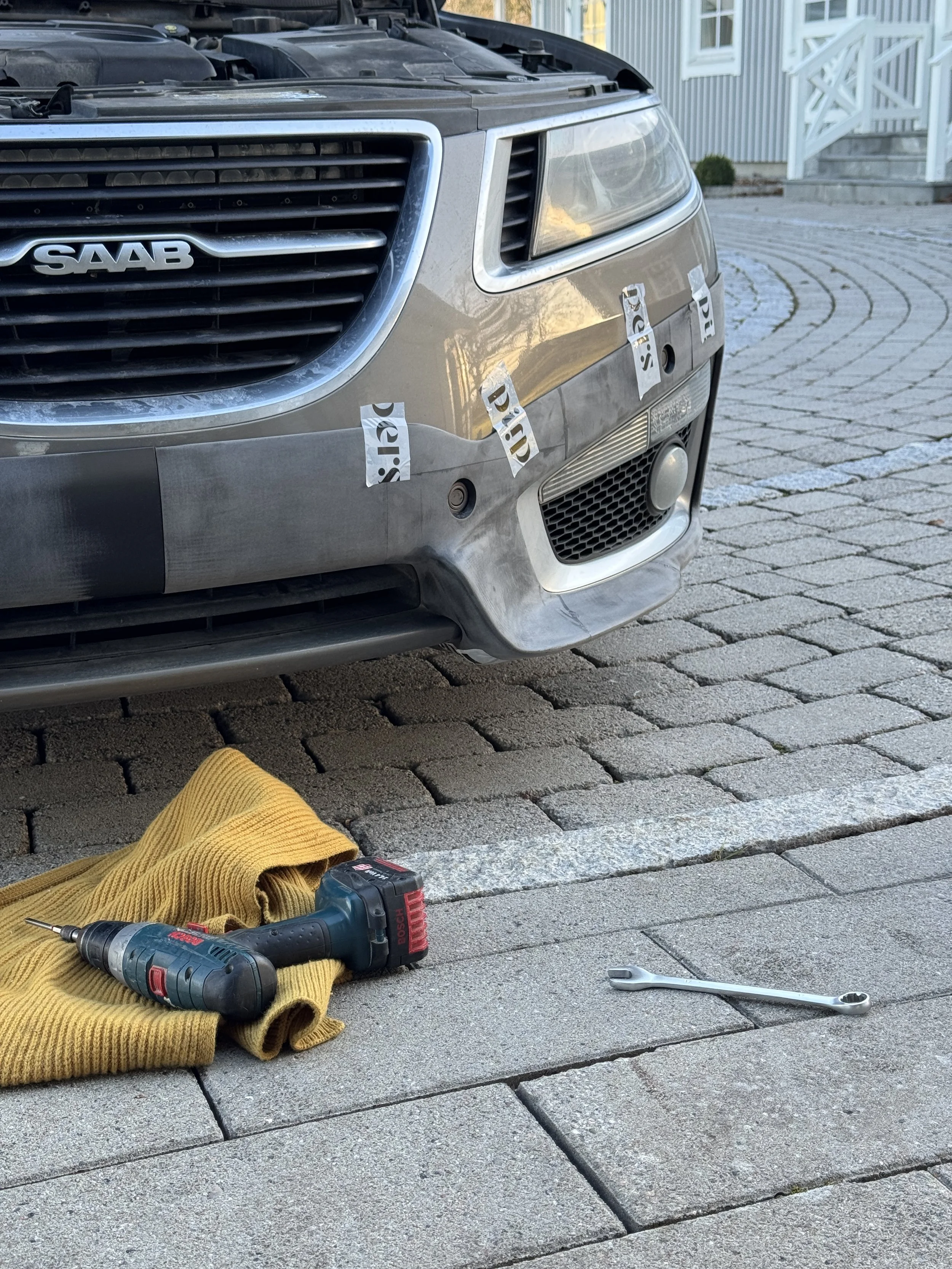

Den första prototypen prov-monterades redan dagarna innan julafton 2025. Här konstaterade vi att 3D-utskriften krymte än mer än beräknat i och med storleken vid utskrift. Och där med började utredningen för hur mycket plasten krymper för att kunna få till en perfekt dimension för montering.
Prototyp #2

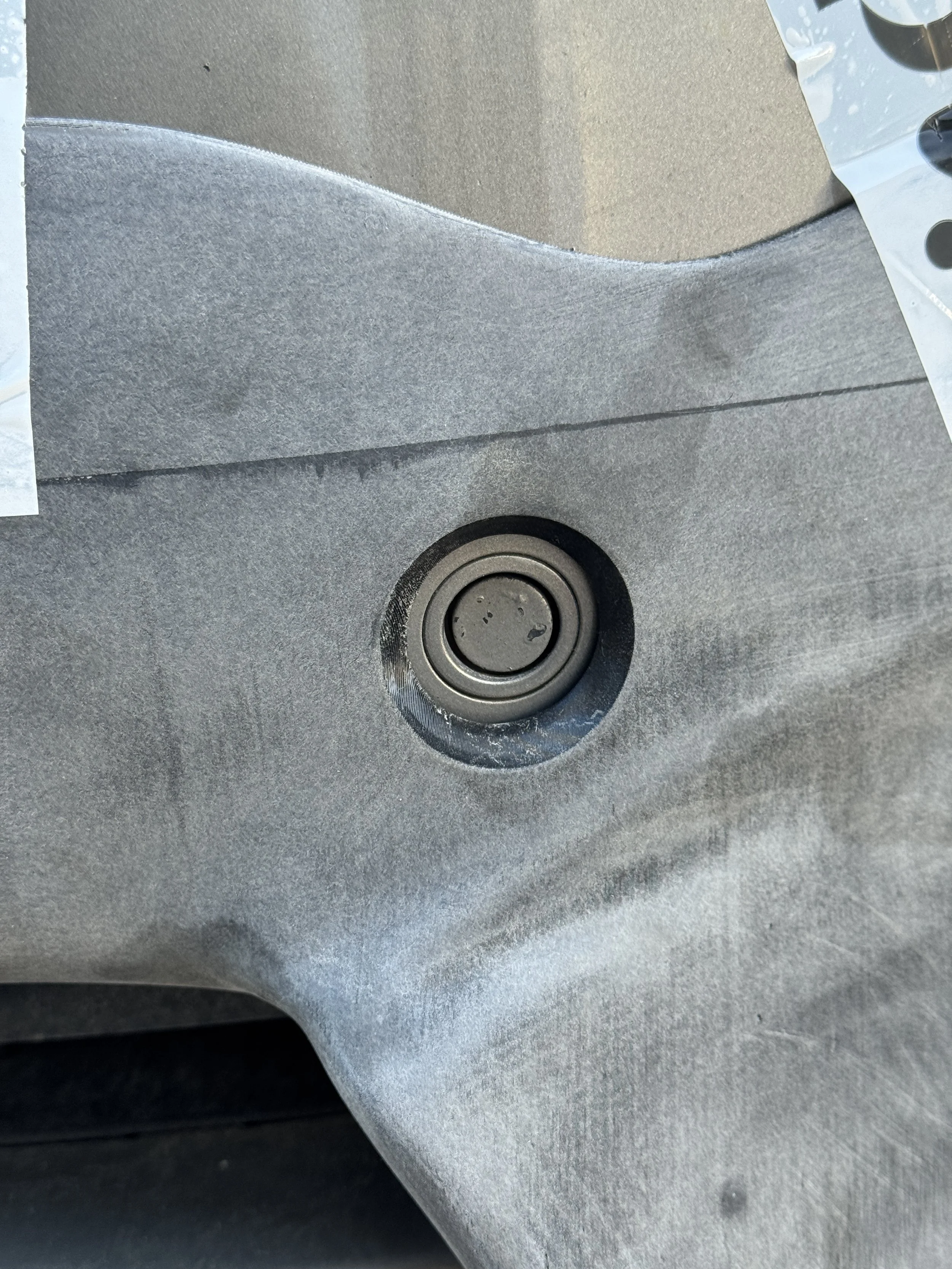

Protoyp #2 skrevs ut i sin helhet för att se så att de olika områdena på fronten hade rätt dimensioner utifrån krympningen, för bl.a. ljus och sensorer.
Prototyp #3
Och nu - per den 2026-01-24 - fortskrider en fortsatt utskrift av Prototyp #3. Vi har efter första och andra prototypen konstaterat att krympningen ligger kring ca. 0,3-0,5% vilket vi nu justerat för och testar den nya passformen. Så snart vi hittar rätt formel för passformen för fronten på Saab NG 9-5’an fortsätter modelleringen för sidokjolar.
Prototyp #4 Design

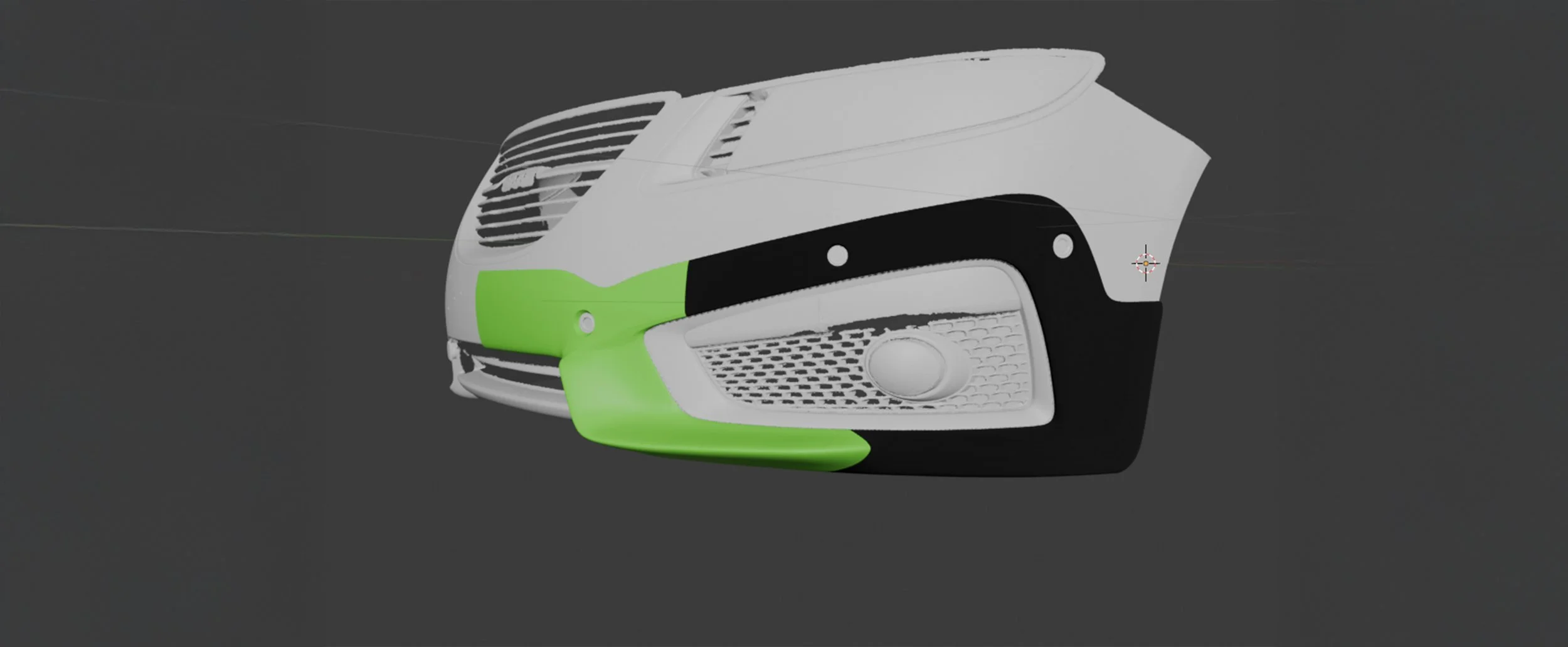

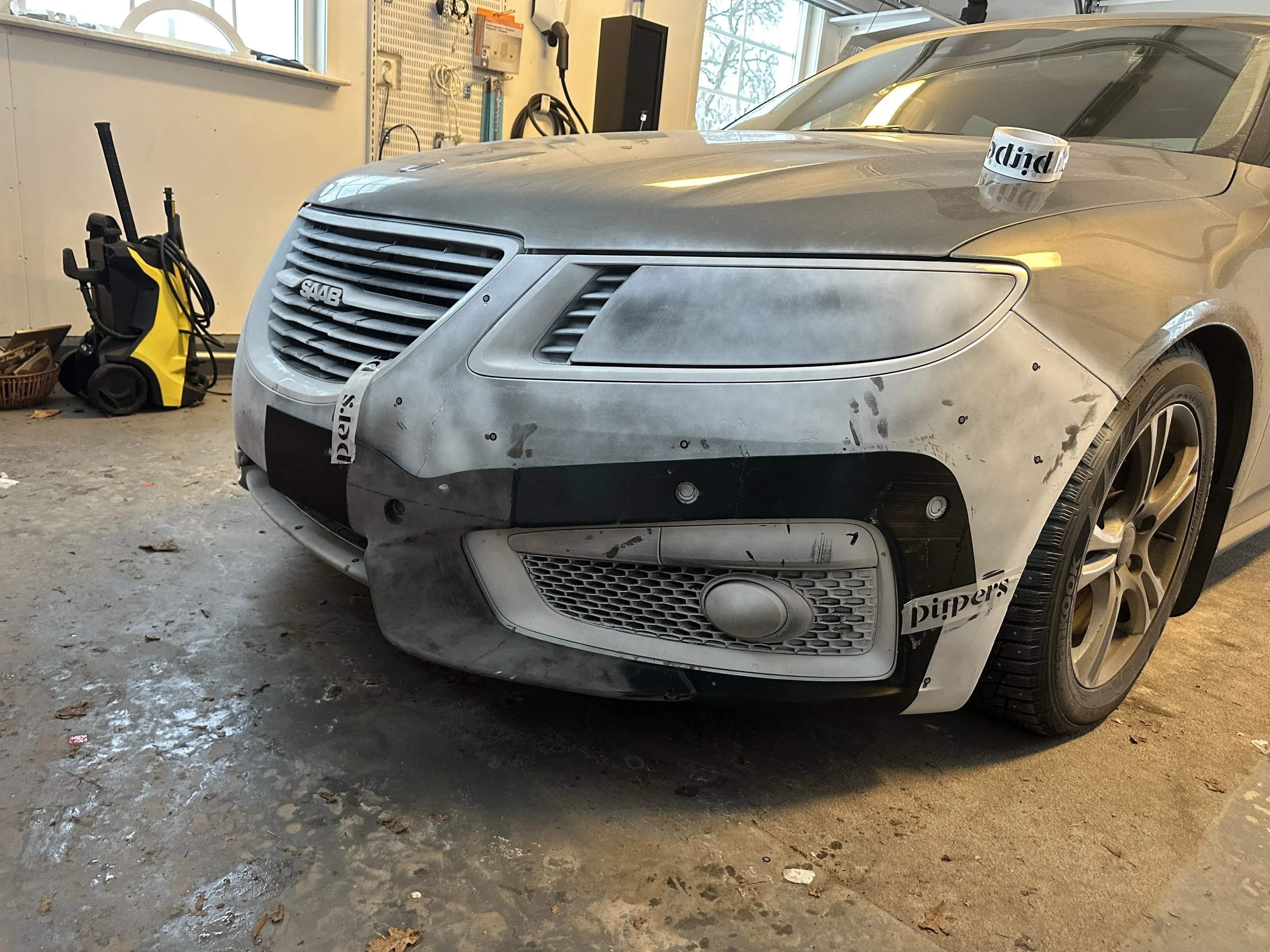

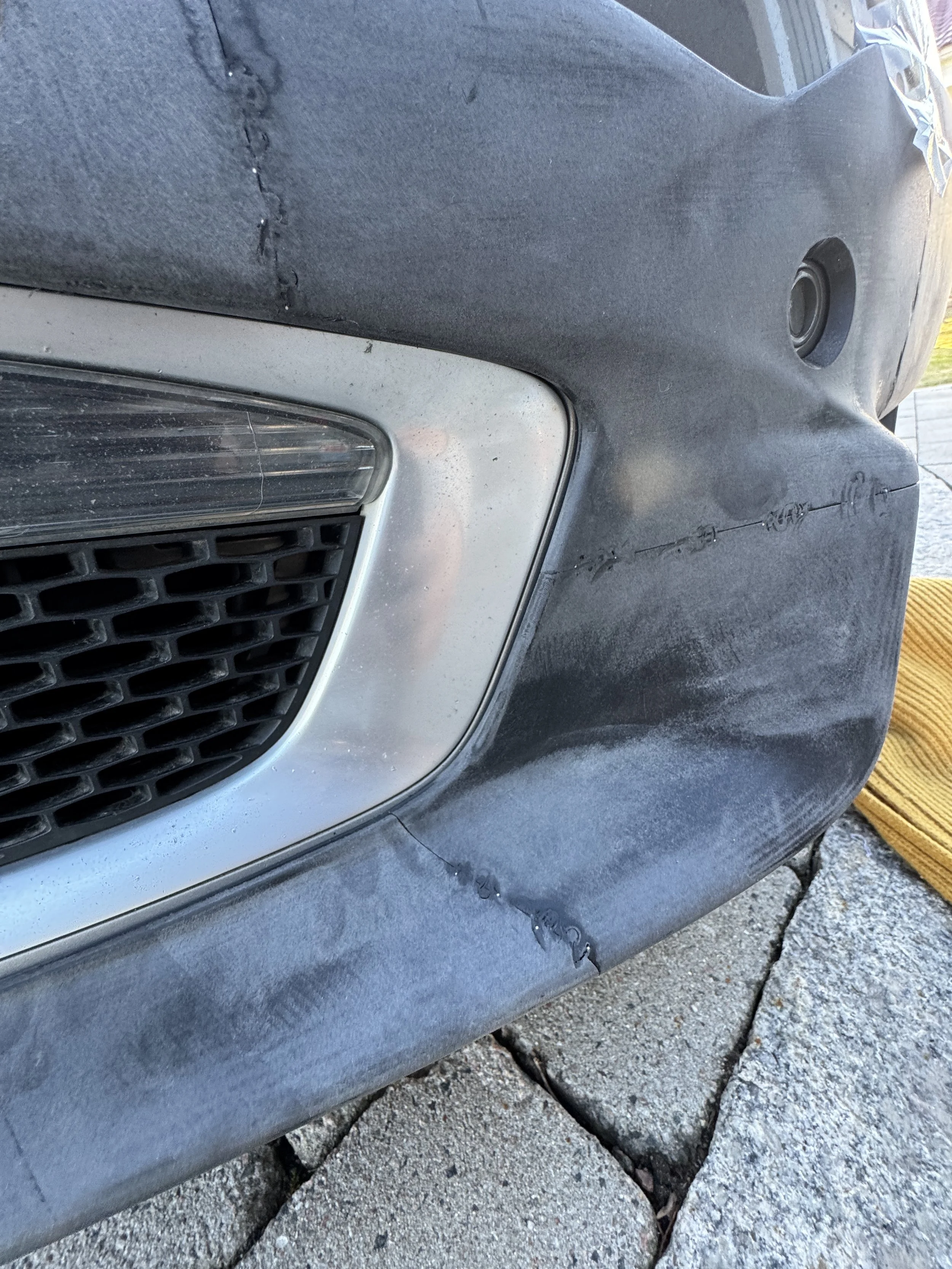

Och detta är grunden för Prototyp #4. Där det gröna är vid tidpunkten för denna uppdatering de delar som har skrivits ut hittills.
För nu limmas, och plast-svetsas de olika delarna samman för strukturell funktionalitet. Så snart vi vet att prototypen håller och sitter som den ska kommer den genomgå en full behandling för att se ut som en enhet.
Prototyp #5

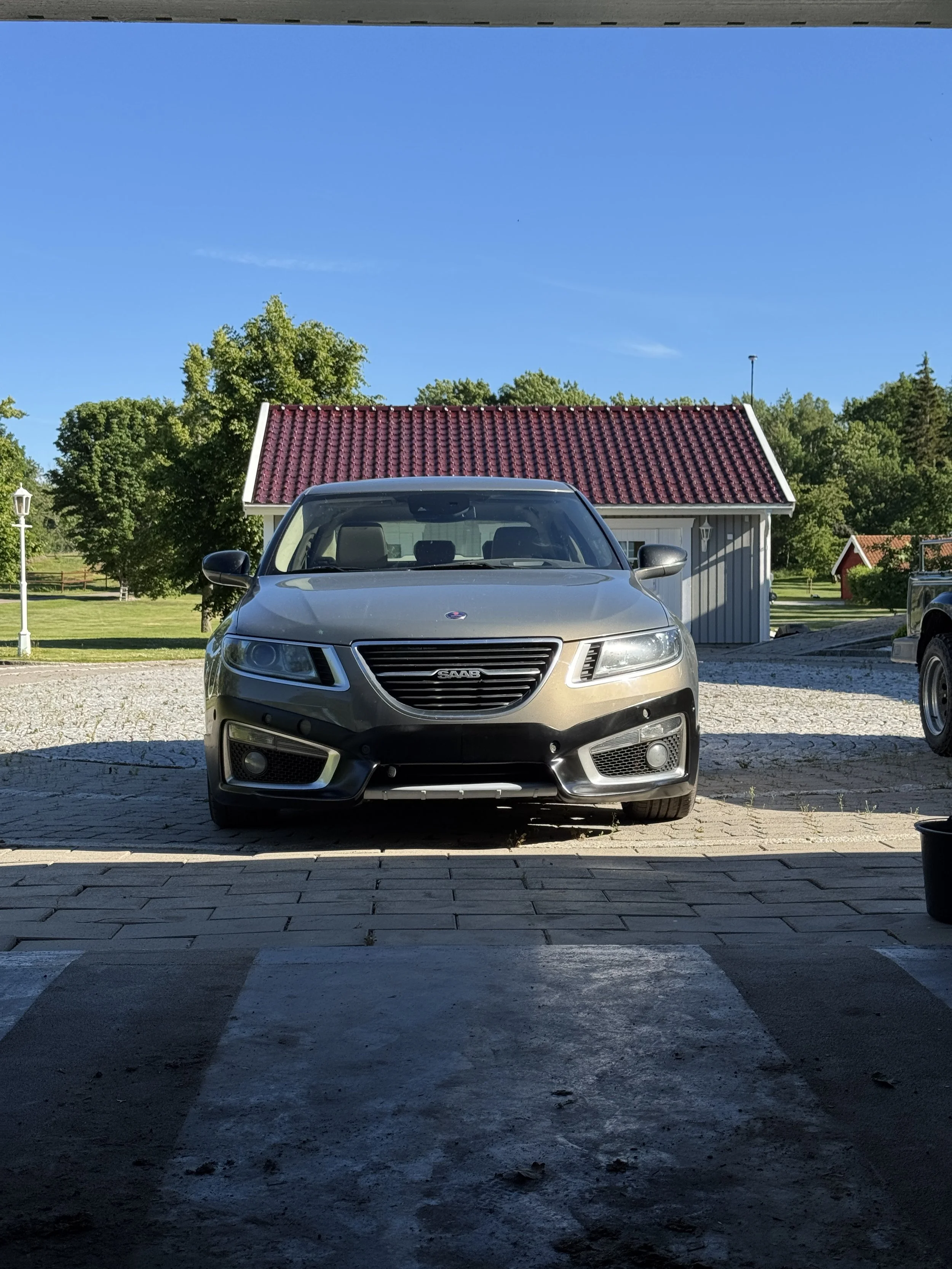

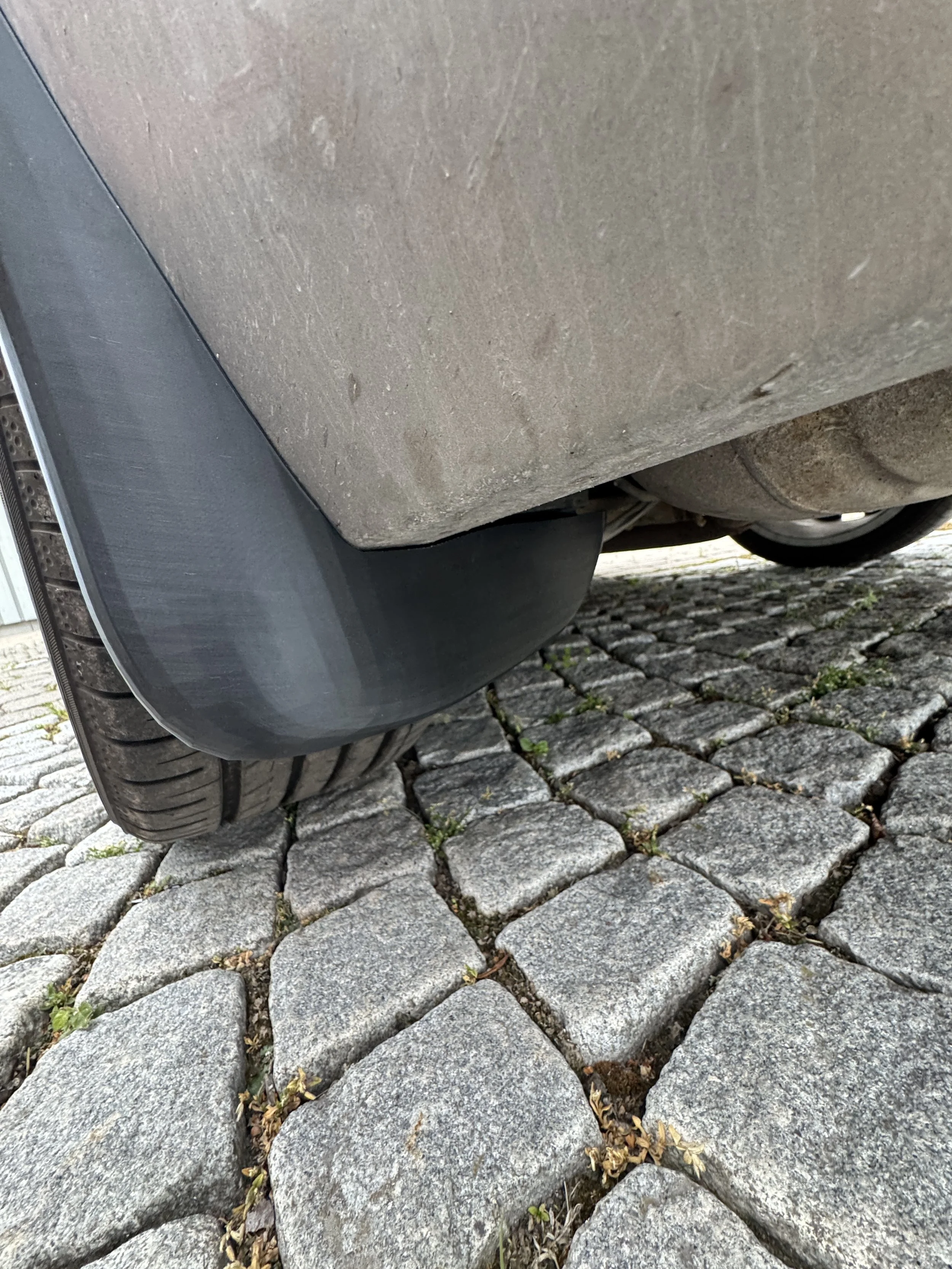

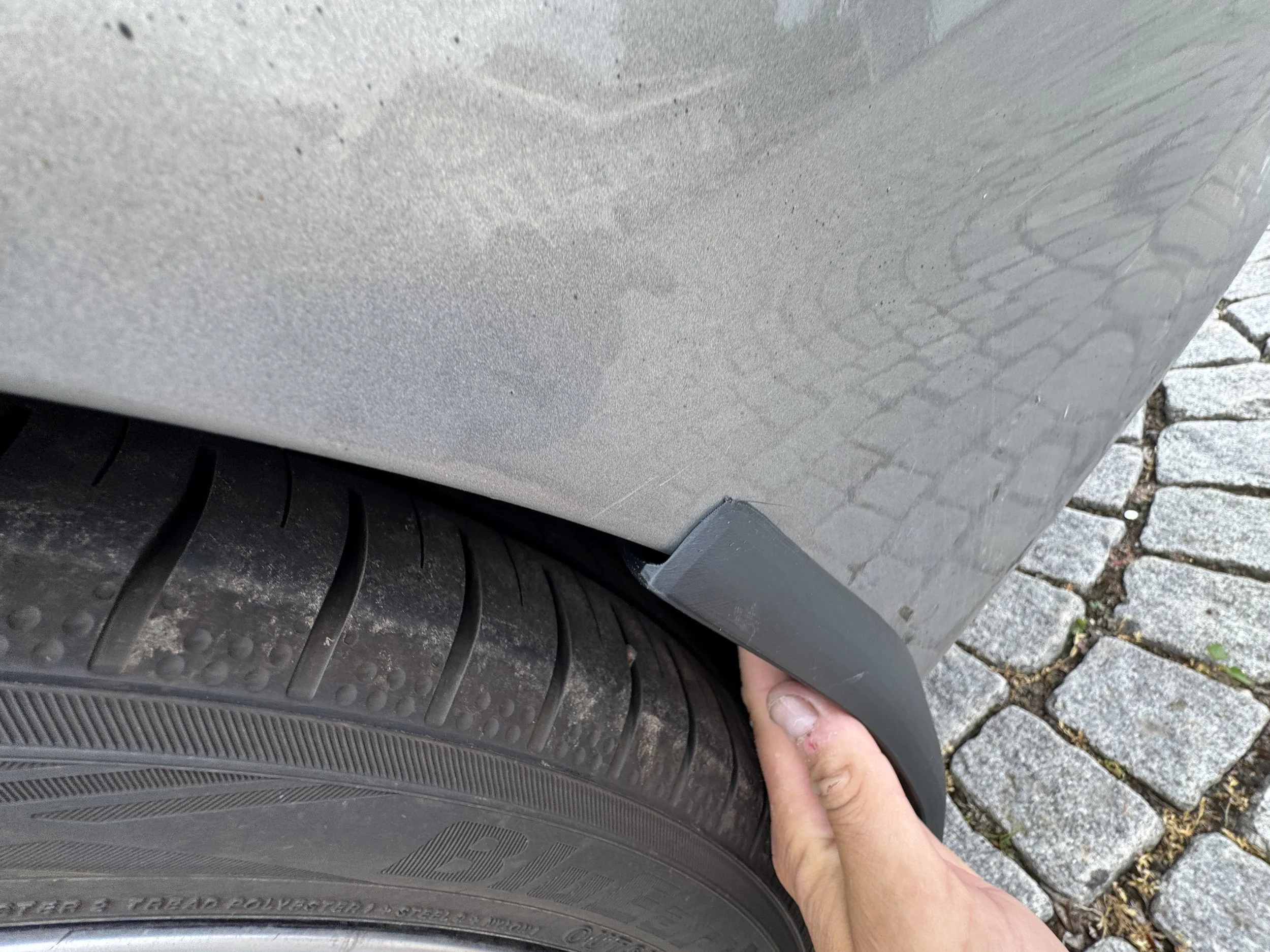

Projektet fortsätter. Krympningen av plasten var korrekt uträknad, men 3D-scanningen var inte helt optimal. Fyra 3D-scanningar senare har vi nu landat i en första faktisk prototyp av fronten (försök #5). Emellan detta har vi även påbörjat projektet “Bakre stänkskydd” som en del av processen - mer info kommer om denna - men pototyp 1 av stänkskydden är klar - men rostiga skruvar har sinkat ned faktisk provmontering…
Stänkskydd
Sidokjolar är ju kul.

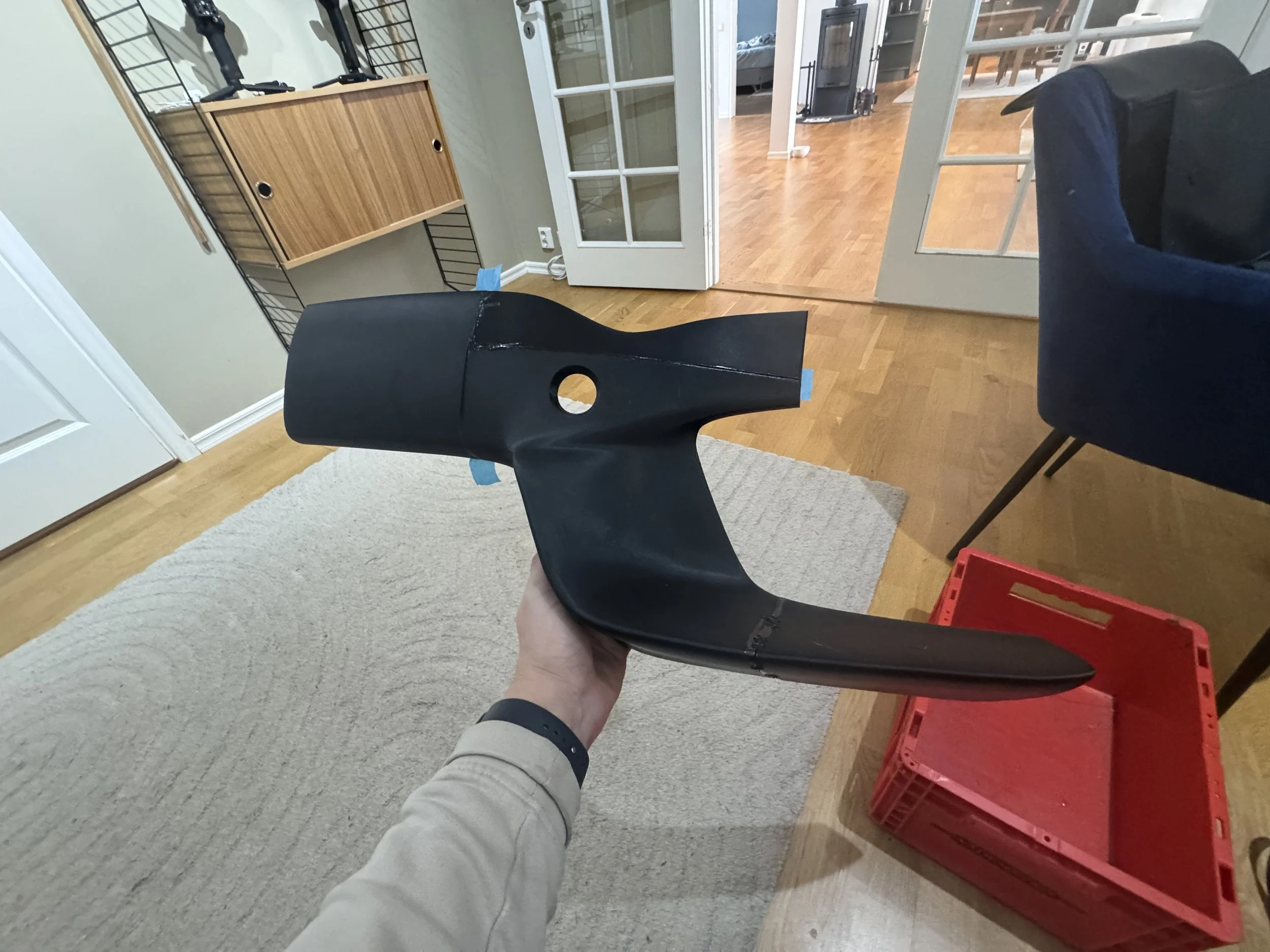

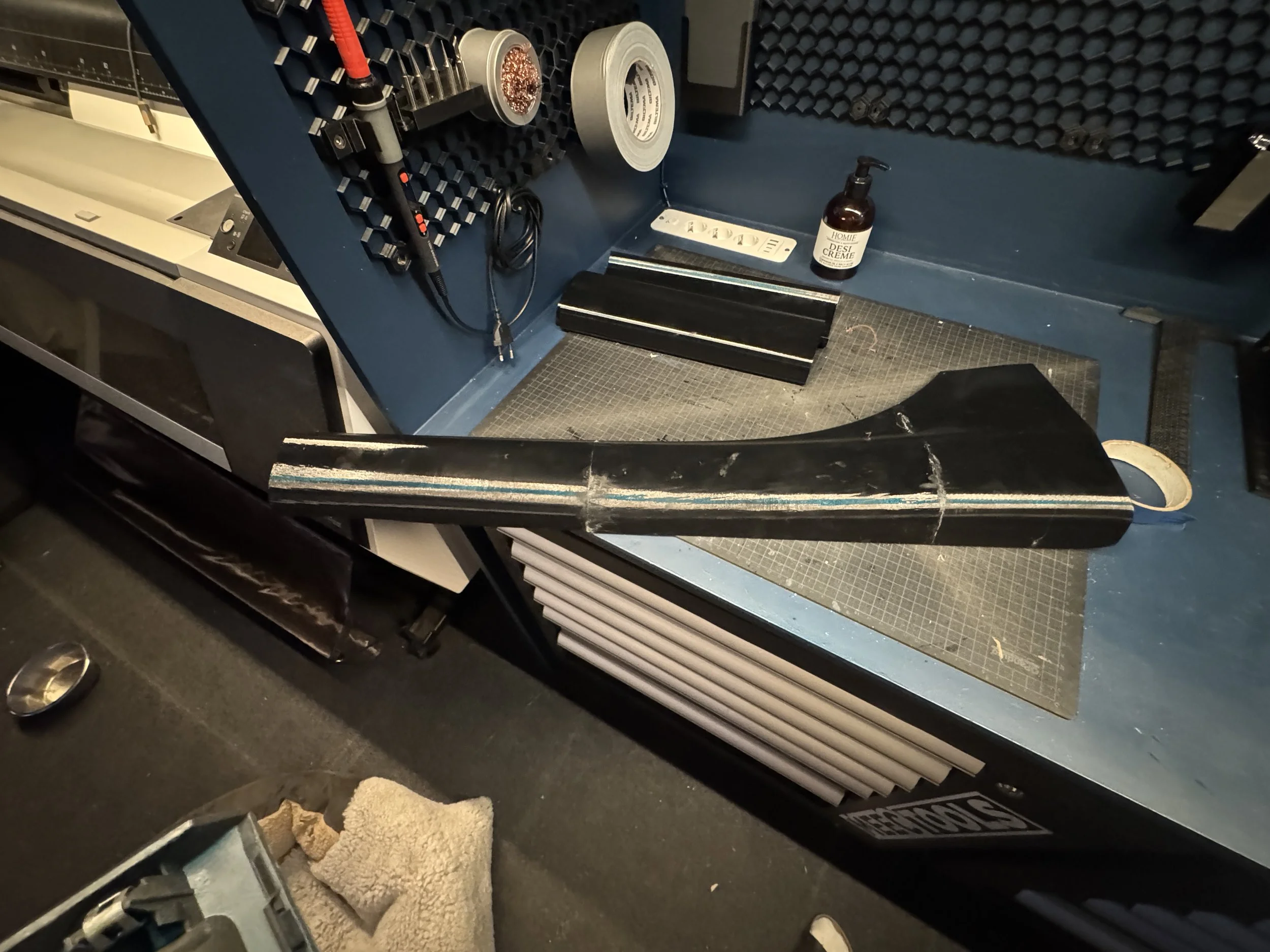

Som en del i projektet så ska ju tillhörande sidokjolar även skapas. En första prototyp har delvis redan skapats, medans resten fortfarande printas (2026-08-01).
